銑刀PCB全自動分板機,CW-F01動作原理和應用范圍：
銑刀PCB全自動分板機主要是利用銑刀高速運轉將多連片剛性PCB板,按預先編程路徑將之分割開來的設備，克服了以往走刀式和走板式分板機只能直線分割的局限性。應用范圍：適用于郵票孔連接且不規則的剛性PCB板分割。
銑刀PCB全自動分板機,CW-F01性能指標：
1，Overall（概述）
設備尺寸： 1220mm*1450mm*1420mm
重量： 500KG
底腳可調高度: 60~110mm
2，Manipulator(機械手)
操縱馬達類型: Panasonic MINAS A4系列
操縱馬達重復精度: 0.001mm
各軸最大工作范圍: 680mm*360mm*50mm
3，Work station（工作臺）
板的定位方式： 治具定位、萬能頂針定位、視覺校正
上下板方式： 人工放置
分板最大尺寸： 320mm*320mm
板最大厚度： 5mm
4，F(xiàn)ixturing（夾具）
剛性?shī)A具： 萬能頂針（金屬）和專用防靜電治具
上端夾緊： 采用孔定位方式
5，Spindle Motor(主軸)
功率： 400W
最大轉速： 40000rpm/min
冷卻方式： 自然冷和風冷兩種
更換工具方式： 專用扳手更換
6，Routing capability（切割能力)
最大切割速度： 100mm/s
最大移動速度： 3000mm/s
切割重復精度： 0.01mm
7，Vacuum System（真空系統）
過濾系統功率： 1.5KW220V單相電機
過濾器： 立式和臥式兩種
8，Utilities（效用）
Power（功率）： 2KW AC220V
Air supply（氣壓）： 2~5KG/cm2
9，Programming（程序）
編程方式： 在線編程
編輯功能： 直線、斜線、圓孤、圓
程序存儲： 跟據需要選擇存儲位置
配置編程CCD： computar系列高像素彩色CCD
刀具直徑補償： 提供不同角度不同形狀補嘗供用戶選擇
過濾器設定： 每次加工完成自動清潔過濾器并將灰塵集中到集沙塵箱
10，Operation Monitors（操作監視）
三色燈： 高亮度三色燈監視機器的各種工作狀態
工具好壞檢測： 刀具壽命自動檢測，使用時間檢測
馬達過熱檢測： 具有過熱、過載、低電壓等保護功能
伺服過載檢測： 具有過載、線路是否正常、低電壓等保護功能
工具壽命跟蹤： 刀具壽命自動檢測，
分板計數： 分板型號、分板計數，多樣化的計數方式。
機器報錯記錄： 軟件自動記憶機器所有報警記錄
11，Accuracy（精度）
軸位置精度： 0.001mm
分板精度： 0.01mm
12. Safety（安全防護）
工作范圍保護罩： 采用四面密封保護方式
門的互鎖保護傳感器： 前后安全門微動開關感應，
緊急停止按鈕： 左右工作臺
銑刀PCB全自動分板機,CW-F01功能特點：
1.配置高像素CCD放大鏡頭，輔助程式示教及編輯功能，精度更高更精確，圖像更清晰。方便區塊程式和單步程式編輯及修改。
2.兩平臺交互工作的PCB的上下料裝置，能有效地降低機器閑置時間，從而達到理想的生產效率。
3.自動MARK點定位校正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對位校正功能，切割精度更高，PCB只要在80mm2之內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求。大大提高了工作效率。
4.刀具壽命監測，銑刀切割一業距離后會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，以延長銑刀壽命。
5.逶明的安全門設計，使加工過程一目了然，開門有急停預防加工時的意外，提供一個安全檢查的操用環境。
6.CCD對位，分切前可以模擬路徑。減少不必要的錯誤。
銑刀PCB全自動分板機,CW-F01出貨包裝：
主要按客戶要求，看具體情況，距離遠近，選擇是用纏繞膜或是木箱。
銑刀PCB全自動分板機,CW-F01售后服務：
1，自購機之日起非人為原因整機免費保修一年。
2，保修期之后一直提供機器的技術支持和維護。
3，售后服務及時快速優質，為客戶節省時間增加效率。
------歡迎客戶持樣前來或寄樣來試機評估！------

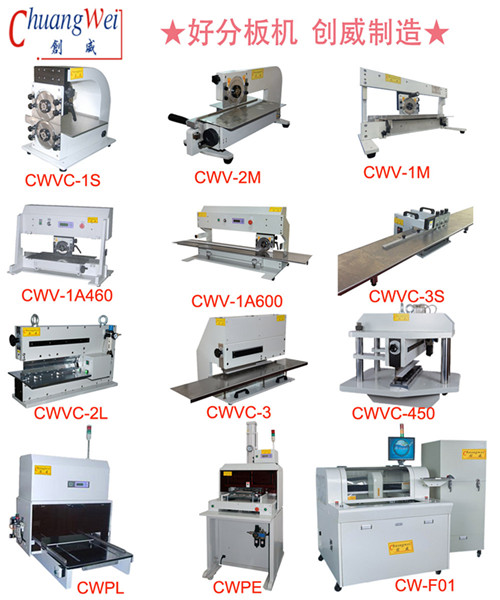

"創威分板機" 東莞市長安創威電子設備制造廠專業開發PCB分板機,走刀式分板機,燈條分板機,惠州分板機,東莞分板機,深圳分板機,多刀分板機,led分板機,氣動分板機,全自動分板機,鍘刀式分板機,曲線分板機,線路板分板機,自動分板機,沖床分板機,鋁基板分板機,FPC分板機等。
設備主要應用于：通信設備,計算機電路板,家用電器,,安防電子等的各種PCB板，F(xiàn)R4 PCB，F(xiàn)R6 PCB，柔性線路板(FPC)，軟硬板，鋁基板，銅基板，LED燈條等等。"
