pcb板自動分板機可以說是相對于手動分板機來說的，通過上板及安裝相關的冶具后便能通過機器的自動運行來進行PCB板的分切，因此在效率上能得到較高的提升，也是在當前勞動力成本不斷上揚的情況下，客戶現今最喜歡購買的分板機設備，作為分板機的老品牌廠家，東莞創威目前生產銷售的市場最常用五種型號pcb板自動分板機介紹如下：

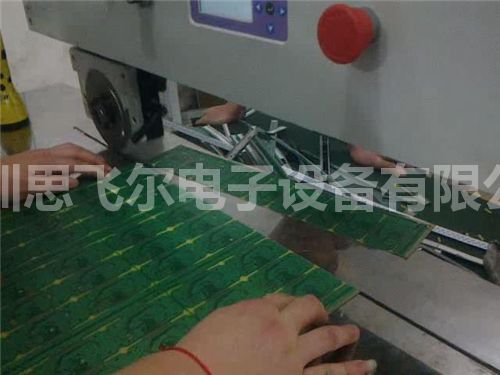

一，走刀式pcb板自動分板機,CWV-1A（在分V槽拼板時，是效率最高的一款pcb板V槽分板機，利用電動馬達來驅動，自動走刀設置行程進行分切PCB板，因此至今為止是廣大電子生產企業分切V槽板的首選pcb板自動分板機設備。）
走刀式pcb板自動分板機,CWV-1A特點：
1、切板過程中PCB不動，圓刀滑移，確保基板電子組件不因移動而塤壞。
2、四個可選擇之分板速度由控制板旋扭設定，分板行程可自由設定并有LCD顯示。
3、因應V槽深淺及刀具塤耗，上圓刀與下直刀之間的距離可準確調整。
4、可解決零件跨越V槽來實現分板。
5、將切板時所產生的內應力降至最低而避免錫裂。
6、安裝防切手指電子眼保護裝置，避免人為不當時的傷害。
7、以直線式滾動性壓迫性切斷V槽各式PCB板，徹底防范焊點的損傷和斷裂。
8、根據客戶生產效率情況，可依要求加裝輸送帶。

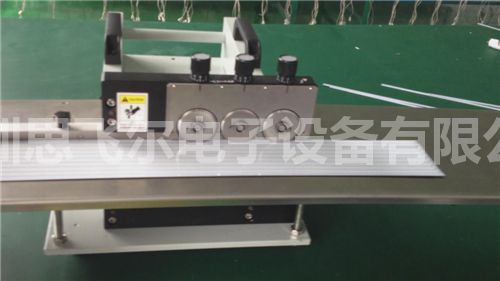

二，走板式pcb板自動分板機，多刀式LED鋁基pcb板自動分板機，CWVC-3S（特別擅長于分切各種長的LED鋁基板，如0.8m,1.2m,2m,4m等LED鋁基板，至今為至此型號已成功用于中山，天津，江蘇等地的多家LED行業客戶。）
1、東莞創威為了更進一步提升機器穩定性，特開發出多刀走板式pcb板自動分板機，來進一步提升市場客戶對產量及品質更高的要求，能進一步提升產量，降低產品的變形量。
2、走板式pcb板自動分板機由三組圓刀片組成，上下兩片為一組，構成一個切割單元。分別是A、B、C、三組。整個切割過程分為三個階段，A 組刀片先切割電路板40%，接著B刀片再次從A刀片切過的槽中碾過，再次完成40% 的切割量，最后由C組刀片切割最后的20% 并修光，由于每次的切割量很小，因此切割過程中產生的應力較傳統的一次切斷方式減少了80% 以上，分割好的電路板邊緣平整光滑，板面非常平整，不扭不翹。是目前市面上唯一的走板式能保證切割后鋁板不變形的機器。
3、由于多次切割的緣故，切割過程非常平穩，大大提高了V-CUT槽的定位能力，即使V-CUT槽很淺的電路板，也不會出現V-CUT槽從導向刀跳出來的情況，避免產生不良。

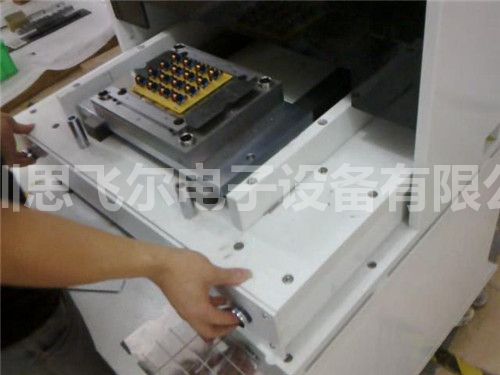

三，曲線沖床pcb板自動分板機，CWPE（此型號曲線沖床pcb板自動分板機分板動力來源主要是采用干燥氣體，可以一次性分切出一整拼板的PCB板，需要配套不同沖壓模來分切不同規格的PCB連板，比如可以一次性分切出12片或是20片的小板，極大的提高了生產效率。可以分切曲線PCB拼板，F(xiàn)PC軟板，軟硬板拼板等，不規則拼板皆可。出于沖切應力來自于氣體，因此也可稱之為PCB板沖床氣動分板機。）
曲線沖床pcb板自動分板機，CWPE特點：
1、分板機型號：CWPE
2、輸入電壓：110/220VAC
3、工作氣壓：0.50-0.70干燥氣源
4、沖切出力(噸數):3（可定制做到30噸）
5、放板工作面積:330*220(MM)
6、重量:530 (KG)
7、機器尺寸:730*810*1700（MM）

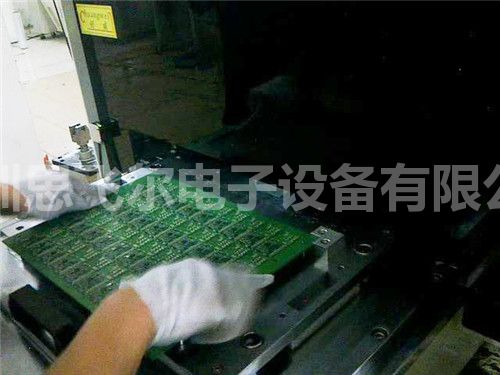

四，沖壓型pcb板自動分板機，CWPL（此型號沖壓型pcb板自動分板機分板動力來源主要機構動作，可以一次性分切出一整拼板的PCB板，需要配套不同沖壓模來分切不同規格的PCB連板，比如可以一次性分切出12片或是20片的小板，極大的提高了生產效率。此型號沖壓型pcb板自動分板機是桌面型的，可以放置在工作臺上進行操作，節省空間。比CWPE的放板面積更大些，可分更大面積的一些的PCB拼板。從功能加工也可叫PCB板自動沖壓分板機。）
沖壓型pcb板自動分板機主要應用于：手機，數碼像機，電子配件，電腦，汽車等的電路板批量模切，切割多聯電路板時，能發揮最大效果。電子行業如手機板，內存卡，手機軟線路，HDI（高密度印刷電路板）、FPCB(柔性電路板）和FCCL(柔性覆銅箔層壓板)等分割。對于大批量通槽式PCB基板和軟性線路板（FPC）的分割，效率尤為顯著。
沖壓型pcb板自動分板機，CWPL規格：
1、分板機型號：CWPL
2、輸入電壓：110/220VAC
3、沖切出力(噸數):8T
4、放板工作面積:460*320 (MM)
5、機器重量:680 (KG)
6、機器尺寸:930*880*1230(MM)

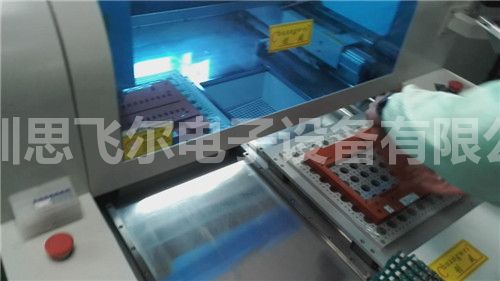

五，pcb板自動分板機（銑刀式，視覺式，程式，曲線全自動分板機）,CW-F01（此型號pcb板自動分板機是一臺利用銑刀高速運轉將多連片方式的PCB板按預先編輯好的路徑分割的設備。取代了人工折斷、C-CUT或PUSH的切割瑕疵，提高產品質量，減少報廢率。想要節省人工，提高生產效率及提升公司的自動化水平的企業可優先選用此型號。只要通過電腦編程可分各種不規則的PCB拼板。）
1，本機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改，兩平臺交互工作的PCB的上下料裝置，能有效地降低機器等待時間，從而達到理想的生產效率。
2，配置高像素CCD放大鏡頭，輔助程序示教及編輯功能，精度更高更精確，圖像更清晰。
3，自動MARK點定位校正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對位校正功能，切割精度更高，PCB只要在3mm之內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求，大大提高了工作效率。
4，程序的左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程序制作的時間，提高編輯效率。
5，大功率進口風機制作的吸塵器和10V的高電壓靜電消除裝置，吸塵效果更加理想，噪聲更小。
6，刀具壽命監測，銑刀切割一定距離后會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，延長銑刀壽命。
7，透明的安全門設計，使加工過程一目了然，開門有急停和減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個安全檢查的操作環境。減速50%是為了在做程序的時候方便編程人員對加工過程的監視。
8，利用兩平臺連滑交換加工放置PCB基板，減少等待時間，提高產量。
如想更多了解以上五種型號的pcb板自動分板機型號的更多詳情，可與東莞創威在線客服聯系或電話相關的聯系人，東莞創威將竭力為您解答為任何分板相關的問題。歡迎新老客戶持相關樣品前來或寄樣來進行試機評估！
