LED照明到了2014年便得到到了高速的發展，取代傳統白熾燈已成為了一個不可避免的趨勢，作為L(zhǎng)ED照明應用較廣的鋁基板線路板也同樣得到了快速的發展，因此相關的LED照明鋁基板線路板分板機也得到更好的發展及創新。
鋁基板是一種具有良好散熱功能的金屬基覆銅板，一般單面板由三層結構所組成，分別是電路層（銅箔）、絕緣層和金屬基層。用于高端使用的也有設計為雙面板，結構為電路層、絕緣層、鋁基、絕緣層、電路層。極少數應用為多層板，可以由普通的多層板與絕緣層、鋁基貼合而成。
下邊就全面介紹下東莞創威LED照明線路板分板機常用到的所有分板機型號，用戶可以根據鋁基板的長度，硬度厚度，產量的多少等來進行選擇。
一，LED照明線路板分板機,CWVC-2L
LED照明線路板分板機,CWVC-2L特點：
1、電氣混合式設計,氣動出力,電磁閥控制,速度快捷，特別適用于分割精密SMD薄板,鋁線路板。
2、行程小,不易損壞產品且操作安全。
3、剪裁式工作，適用各種厚度PCB。
4、將切板時所產生的內應力降至最低而避免錫裂。
5、上下刀距離可精確調整，避免了因V槽深淺不同而使刀具損耗的情況。
6、允許V槽與零件距離近至0.5MM，可分切V槽邊緣最高零件為70mm。
7、分板應力低于200，可有效避免錫裂。
8、氣動出力,電磁閥控制,速度快捷。
9、刀具磨損后可翻磨再用。
二，可加長工作臺LED照明線路板分板機,CWVC-3
深圳分板機,深圳LED分板機
可加長工作臺LED照明線路板分板機,CWVC-3特點：
1 全氣動，無噪音。
2.剪裁式工作，適用于各種厚度的pcb，切完行程在2mm以下。絕無操作安全上的顧慮。
3.適用于各種PCB板，鋁基板，氣動式設計無剪切應力，特別適用于分割精密SMD薄板。
4.將切板時產生的內應力將至最低避免龜裂。
5.上下刀具可精密調整，避免了因V槽深淺不同而使刀具損耗的情況。
6.可分切最高零件邊緣為70mm.
三，硬厚板LED照明線路板分板機,CWVC-450
硬燈條鍘刀式分板機
硬厚板LED照明線路板分板機,CWVC-450特點：
1，2012年5月新研發分板機，新風格剛性機械結構設計，新款分板強度提高。
2，電氣混合式設計,氣動出力,鍘刀式工作，電磁閥控制,切板行程在2mm以下，分板過程中振動極小。
3，將切板時所產生的內應力降至最低而避免錫裂，防止精密零件受損。
4，允許V槽與零件距離近至0.5MM，可分切V槽邊緣最高零件為50mm。
5，分板控制操作是由腳踏板來進行操作。
6，兩直刀之間的間隙可容易來進行調整。刀具磨損后可翻磨再用。
7，由于機器出力較大，能更安全和更容易的針對厚度超過1.8mm的各種鋁基板等來進行分切。
8，非常適用于分切500-800mm且?guī)槽比較厚的金屬基板，鋁基板等。
四，多刀式LED照明線路板分板機,CWVC-3S
多刀式LED照明線路板分板機,CWVC-3S特點：
1、創威為了更進一步提升機器穩定性，特開發出多刀式LED照明線路板分板機，來進一步提升市場客戶對產量及品質更高的要求，能進一步提升產量，降低產品的變形量。
2、多刀式LED照明線路板分板機由三組圓刀片組成，上下兩片為一組，構成一個切割單元。分別是A、B、C、三組。整個切割過程分為三個階段，A 組刀片先切割電路板40%，接著B刀片再次從A刀片切過的槽中碾過，再次完成40% 的切割量，最后由C組刀片切割最后的20% 并修光，由于每次的切割量很小，因此切割過程中產生的應力較傳統的一次切斷方式減少了80% 以上，分割好的電路板邊緣平整光滑，板面非常平整，不扭不翹。是目前市面上唯一的走板式能保證切割后鋁板不變形的機器。
3、由于多次切割的緣故，切割過程非常平穩，大大提高了V-CUT槽的定位能力，即使V-CUT槽很淺的電路板，也不會出現V-CUT槽從導向刀跳出來的情況，避免產生不良。
4、上下圓刀可精準調節。 操作簡單，速度快捷。
五，小型LED照明線路板分板機,CWVC-1S
小型LED照明線路板分板機,CWVC-1S特點：
1、操作簡單，速度快捷
2、將切板時所產生的內應力降至最低而避免錫裂
3、凡有V-Cut之PCB板皆可適用于此機器
4、上下圓刀可精準調節
5、圓刀可多次翻磨再用

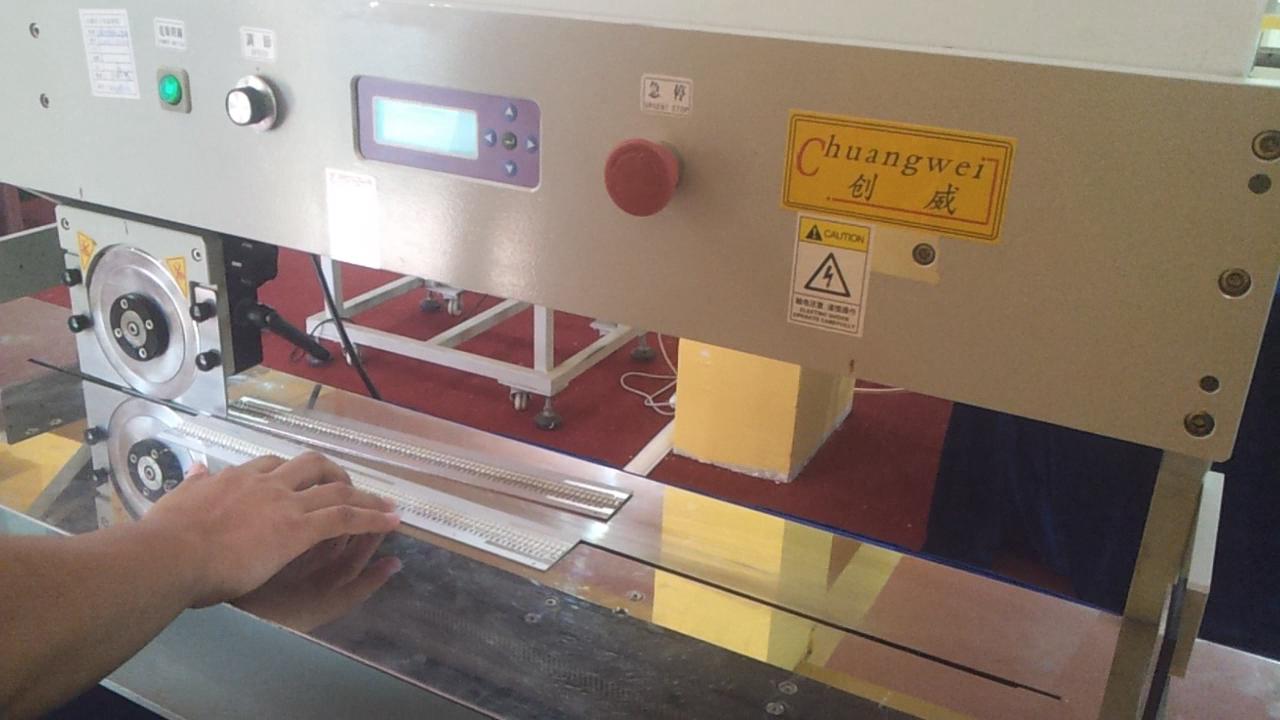

六，電動滑軌走刀式LED照明線路板分板機,CWV-1A
LED照明線路板分板機
電動滑軌走刀式LED照明線路板分板機,CWV-1A特點：
1、切板過程中PCB不動，圓刀滑移，確保基板電子組件不因移動而塤壞。
2、四個可選擇之分板速度由控制板旋扭設定，分板行程可自由設定并有LCD顯示。
3、因應V槽深淺及刀具塤耗，上圓刀與下直刀之間的距離可準確調整。
4、可解決零件跨越V槽來實現分板。
5、將切板時所產生的內應力降至最低而避免錫裂。
6、安裝防切手指電子眼保護裝置，避免人為不當時的傷害。
7、以直線式滾動性壓迫性切斷V槽各式PCB板，徹底防范焊點的損傷和斷裂。
8、根據客戶生產效率情況，可依要求加裝輸送帶。

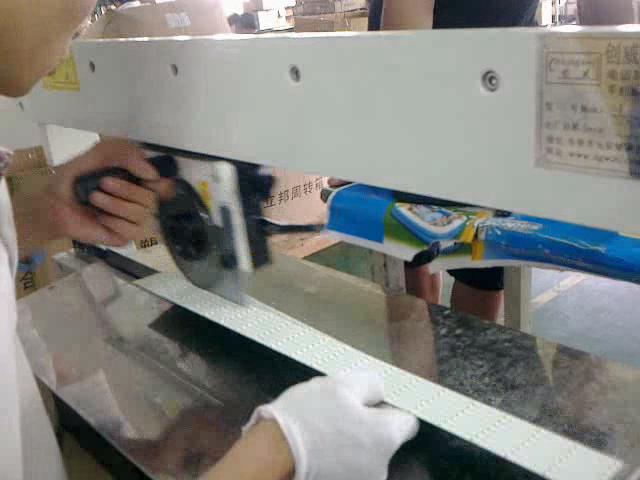

七，手推走刀式LED照明線路板分板機,CWV-1M
手推走刀式LED照明線路板分板機,CWV-1M特點：
1、切板過程中PCB不動，圓刀通過手動來滑移，確保基板電子元件不因移動而損壞。
2、圓刀滑移速度可手動控制，主要適用分切小批量的有V槽的PCB連板。
3、因應V槽深淺及刀具損耗，上圓刀與下直刀之間的距離可準確調整。
4、可解決零件跨越V槽來實現分板。
5、將切板時所產生的內應力降至最低而避免錫裂。
6、允許V槽與零件距離近至0.3mm。手動分板加工方式，適用于批量不大時的PCB拼板的分切。
一般來說，對于鋁基板分板，一般是選用鍘刀式分板機所分的板效果會更佳些，鍘刀式分板機采用的是雙直刀式分切，對于金屬基板的鋁基板來說，能分切的更佳些，但如果批量少的話及鋁基板不是很硬很厚時，可以考慮使用走刀式分板機及圓刀分板機。具體的情況可根據您所用的鋁基板情況來咨詢東莞創威的客服以得到更為詳盡的分板機選用參考。
